Beschreibung

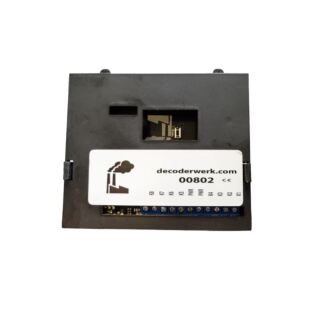

- Das Rückmeldemodul verfügt über 8 Meldeeingänge mit integrierter Belegterkennung.
- Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
- Der Betrieb funktioniert für 2 und 3 Leitersysteme
- Die Rückmeldung kann über S88, LocoNet und RS-Bus erfolgen
- 100% Qualitätsprüfung aller Decoder
- Entwicklung und Produktion in Deutschland
- Wir verwenden ausschließlich Bauteile namhafter Markenhersteller
Kompatibel
- Zu allen Zentralen welche RS-Bus, LocoNet oder S88 als Rückmeldebus unterstützen
Spannung
Aufbauen
- 9-24V Gleisspannung
- Die Versorgung muss immer mit über das Gleis erfolgen
Leistung
- 9-24V Gleichspannung
- 20mA Strom
- Jeder Meldeausgang mit 3A belastet werden
Bedarf
- Ruhestrom unter 20mA
- Der Decoder selbst benötigt im Ruhezustand unter 20mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.
Kurzer Schluss
- Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.
Ankuppeln
Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschte Adresse an Deiner Zentrale aufrufen. Fertig.
Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.
Installation
- Anschlüsse Markenklemmen bis zu 1mm2.
- Drehscheibe Das Steuerungssignal DCC oder Märklin Motorola ist über Optokoppler angebunden und damit galvanisch komplett getrennt. Alle Meldeausgänge sind ebenfalls über Optokoppler angebunden sodass alle Bussysteme zur Zentrale vollständig galvanisch getrennt sind
- Abmessungen 95x80mm, 40mm hoch
- Befestigung 2 Befestigungslöcher der Größe M4. Im stabilen Gehäusen
Product safety information
Manufacturer information:
Decoderwerk - micron-dynamics
Iserstr. 2b
Brandenburg
Teltow, Deutschland, 14513
