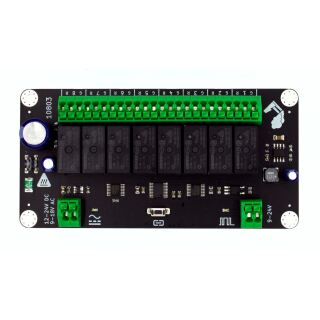

8 Kanal Relaisdecoder zum Schalten bel. Verbraucher mit 8 Wechselrelais
Beschreibung
Der Decoder verfügt über 8 Ausgänge die als Wechsler arbeiten.
Durch den Einsatz von Relais sind potentialfreie Schaltungen möglich, der Verbraucher ist komplett vom Decoder getrennt.
Der Betrieb kann mit DCC oder Märklin® Motorola erfolgen.
100% Qualitätsprüfung aller Decoder
Entwicklung und Produktion in Deutschland
Wir verwenden ausschließlich Bauteile namhafter Markenhersteller
Spannung
Aufbauen
- 12-24V Gleichspannung
- 9-18V Wechselspannung
- 12-24V Gleisspannung
Es können kostengünstige Steckernetzteile verwendet werden. Der Decoder kann auch direkt durch die Gleisspannung versorgt werden.
Leistung
- 30V Gleichspannung
- 30V Wechselspannung
- 3A pro Relais
Jedes Relais kann mit 3A belastet werden und ist für bis zu 30V Gleich- oder Wechselspannung geeignet.
Bedarf
Ruhestrom unter 10mA
Der Decoder selbst benötigt im Ruhezustand unter 10mA. Wenn alle Relais geschaltet sind beträgt der Strombedarf ca. 160mA. Wir empfehlen ein Netzteil mit mindestens 200mA.
Ankuppeln
Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
Individuell Jedem Ausgang kann eine individuelle Adresse zugewiesen werden. Die Adressen sind frei wählbar.
Sozial Eine Adresse kann mehrfach vergeben werden. Bei Aufruf der Adresse werden alle Ausgänge geschaltet, die dieser Adresse zugeordnet sind.
Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's geschrieben werden.
Konfiguration
Für Immer Jeder Ausgang kann als Dauerbetrieb konfiguriert werden. Das gewählte Relais wird geschaltet, bis es durch Auswahl deaktiviert wird.
Gedächtnis Der Decoder stellt beim Start automatisch die letzte Schaltung des Relais wieder her.
Kleine Schritte Du kannst die Schaltdauer individuell einstellen. Dabei sind Schaltdauern von 1er Sekunde bis 255 Sekunden möglich. Und das in kleinen Schritten von einer Sekunde.
Individuell Die Schaltzeiten können für jeden Ausgang individuell konfiguriert werden.
Installation
Anschlüsse Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
Drehscheibe Das Steuerungssignal DCC oder Märklin Motorola ist über Optokoppler angebunden und damit galvanisch komplett getrennt.
Abmessungen 120x60mm, 25mm hoch
Befestigung 4 Befestigungslöcher der Größe M3. Der Innendurchmesser beträgt 3.5mm.
Angaben zur Produktsicherheit
Herstellerinformationen:
Decoderwerk - micron-dynamics
Iserstr. 2b
Brandenburg
Teltow, Deutschland, 14513
