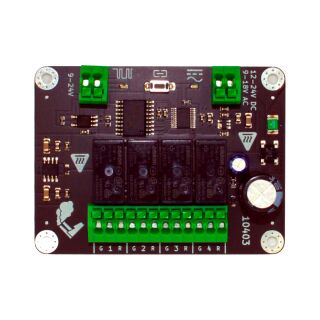

Decoderwerk 10403 - Schaltdecoder mit 4 Relais zum Schalten beliebiger Verbraucher
Beschreibung
- Der Decoder verfügt über 4 Ausgänge die als Wechsler arbeiten.
- Durch den Einsatz von Relais sind potentialfreie Schaltungen möglich, der Verbraucher ist komplett vom Decoder getrennt.
- Der Betrieb kann mit DCC oder Märklin® Motorola erfolgen.
- 100% Qualitätsprüfung aller Decoder
- Entwicklung und Produktion in Deutschland
Spannung
Aufbauen
- 12-24V Gleichspannung
- 9-18V Wechselspannung
- 12-24V Gleisspannung
- Es können kostengünstige Steckernetzteile verwendet werden. Der Decoder kann auch direkt durch die Gleisspannung versorgt werden.
Leistung
- 30V Gleichspannung
- 30V Wechselspannung
- 3A pro Relais
- Jedes Relais kann mit 3A belastet werden und ist für bis zu 30V Gleich- oder Wechselspannung geeignet.
Bedarf
- Ruhestrom unter 10mA
- Der Decoder selbst benötigt im Ruhezustand unter 10mA. Wenn alle Relais geschaltet sind beträgt der Strombedarf ca. 80mA. Wir empfehlen ein Netzteil mit mindestens 100mA.
Ankuppeln
- Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen.
- Individuell Jedem Ausgang kann eine individuelle Adresse zugewiesen werden. Die Adressen sind frei wählbar.
- Sozial Eine Adresse kann mehrfach vergeben werden. Bei Aufruf der Adresse werden alle Ausgänge geschaltet, die dieser Adresse zugeordnet sind.
- Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
- Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's geschrieben werden.
Konfiguration
- Für Immer Jeder Ausgang kann als Dauerbetrieb konfiguriert werden. Das gewählte Relais wird geschaltet, bis es durch Auswahl deaktiviert wird.
- Gedächtnis Der Decoder stellt beim Start automatisch die letzte Schaltung des Relais wieder her.
- Kleine Schritte Du kannst die Schaltdauer individuell einstellen. Dabei sind Schaltdauern von 1er Sekunde bis 255 Sekunden möglich. Und das in kleinen Schritten von einer Sekunde.
- Individuell Die Schaltzeiten können für jeden Ausgang individuell konfiguriert werden.
Installation
- Anschlüsse Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
- Drehscheibe Das Steuerungssignal DCC oder Märklin Motorola ist über Optokoppler angebunden und damit galvanisch komplett getrennt.
- Abmessungen 90x70mm, 25mm hoch
- Befestigung 4 Befestigungslöcher der Größe M3. Der Innendurchmesser beträgt 3.5mm.
